NFM: do końca września ściany szczelinowe

Do września ma się skończyć wykonanie ścian szczelinowych wokół części podziemnej Narodowego Forum Muzyki na pl. Wolności. W tej chwili ekipy Mostostalu Warszawa wykonują wszystkie prace zgodnie z harmonogramem.

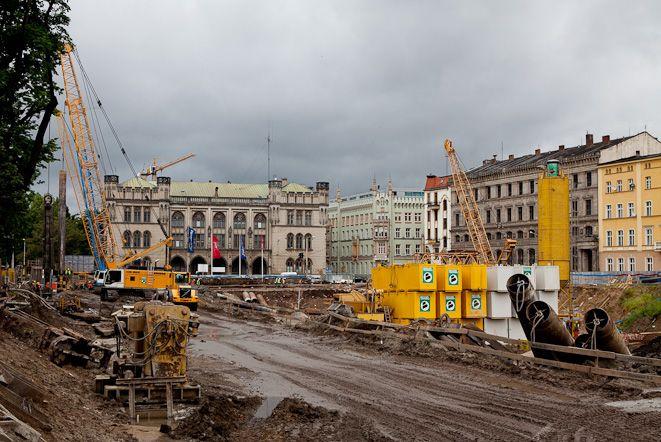

Na pl. Wolności kończy się właśnie przekładanie sieci. Robotnicy zmienili już położenie magistrali wodociągowej, kabli trakcyjnych oraz niskiego i średniego napięcia. Do przełożenia została im jeszcze magistrala centralnego ogrzewania.



Ruszyła już budowa ścian szczelinowych (o tym czym są i jak się je buduje poniżej). Odcinek wzdłuż fosy jest już w większej części gotowy.



W przyszłym tygodniu zacznie się wzmacnianie fundamentów skrzydła dawnego Zamku Królów Pruskich (to ten budynek, na wysokości klubu WZ, najbliżej wykopu). W międzyczasie będzie trwała budowa ścian szczelinowych wzdłuż ul. Krupniczej i od strony Opery. Gdy fundamenty zamku zostaną wzmocnione, także z tamtej strony powstanie ściana szczelinowa. Budowa ich wszystkich ma się zakończyć na koniec września.



Kolejnym etapem będzie kotwienie ścian do gruntu (specjalnymi kotwami betonowymi, żeby ściany się nie zapadły) do środka. Potem przyjdzie czas na wylanie płyty fundamentowej budynku Narodowego Forum Muzyki i parkingu podziemnego.

- Zakończenie budowy planujemy na połowę czerwca 2012 roku – mówi Agnieszka Sadkowska – Penczonek z Mostostalu Warszawa, dyrektor kontraktu Narodowego Forum Muzyki.



Ściany szczelinowe stosuje się do zabezpieczenia placu budowy przed osuwaniem się ziemi do środka wykopu oraz przed wodami gruntowymi. Na pl. Wolności do wykonania jest 750 metrów takich ścian. Ich głębokość będzie dochodzić do 24 metrów.

Na ilustracji pokazane jest schematycznie, jak się buduje takie ściany. Pierwszym krokiem (1) w przypadku pl. Wolności było stworzenie ziemnych nasypów od strony wykopu. Trzeba je było zbudować, żeby po nich mogły jeździć maszyny takie jak np. wgłębiarki, betoniarki czy dźwigi (2). Do wykopu wlewa się zawiesinę bentonitu (3). Na środku wykopu pl. Wolności stoi minifabryka produkująca tę mieszankę (stacja bentonitowa). Zawiesina z bentonitem jest wlewana w wykonaną szczelinę, żeby się ona nie zapadła. Kolejnym, czwartym (4) już krokiem jest wkładanie zbrojenia. Gdy jest już ono na miejscu zaczyna się wlewanie betonu (5). Beton wlewa się od spodu, a jego kolejne warstwy wypychają mieszankę bentonitu na zewnątrz, po czym jest ona odprowadzana do stacji bentonitowej.


Co oni budują?

Inwestycja na pl. Wolności składa się z dwóch części.

Budynek główny, od strony ul. Krupniczej, to m.in. sala koncertowa na 1800 miejsc, z podwójnymi ścianami (żeby ją wyciszyć) i najbardziej skomplikowanym akustycznie projektem w Polsce. W budynku głównym będzie także foyer, trzy mniejsze sale koncertowe, pomieszczenia gospodarcze itd.

Fasada budynku zaprojektowana jest ze specjalnie impregnowanych paneli drewnianych. Bryła samej sali koncertowej, która na fragmencie staje się elementem zewnętrznym obiektu (od strony Promenady Staromiejskiej) pokryta jest blachą z brązu.

Druga część kompleksu to trzykondygnacyjny parking podziemny pod całą powierzchnią placu. Na 8,2 tys mkw zmieści się 660 aut.


> Zobacz galerię zdjęć z placu budowy
