Przygotowanie sprężonego powietrza do stosowania w instalacji pneumatycznej. Reduktory ciśnienia i inne części zespołu przygotowania powietrza

Sprężone powietrze znajduje dzisiaj wiele różnorodnych zastosowań. Sprężarki są wykorzystywane w rozmaitych branżach, od przemysłu, przez medycynę i farmację, po branżę spożywczą. Kompresory dostarczają powietrze do instalacji pneumatycznej. Jednak sprężone powietrze uzyskane ze sprężarki nie nadaje się do stosowania w układach pneumatyki. Wymagane jest odpowiednie tzw. przygotowanie, dzięki któremu uzyskuje się medium robocze o odpowiedniej klasie czystości. Do tego celu służą zespoły przygotowania powietrza.

Do czego potrzebny jest zespół przygotowania powietrza?

Sprężone powietrze z kompresora, bez względu w jakiej branży jest stosowany, nie nadaje się do bezpośredniego stosowania do elementów pneumatyki ze względu na zawarte w nim zanieczyszczenia.

Zanieczyszczenia te dzielą się na

Zanieczyszczenia pochodzą z zewnątrz (dostają się z zasysanym przez kompresor powietrzem atmosferycznym) lub powstają w instalacji pneumatycznej. Osobnym problemem jest olej, który pochodzi z kompresorów (głównie tłokowych) lub celowo dostarczany jest przez smarownice. Woda natomiast naturalnie występuje w powietrzu w postaci pary, a po skropleniu przybiera formę ciekłą. Kondensat jest mieszaniną wody i oleju.

Przygotowanie sprężonego powietrza polega na usunięciu wymienionych zanieczyszczeń w celu uzyskania powietrza w odpowiedniej klasie czystości wg. Normy ISO 8573-1:2010. Norma wyróżnia VI klas sprężonego powietrza. Przygotowanie w odpowiedniej klasie (ze względu na zawartość zanieczyszczeń stałych i oleju i kondensatu) uzyskuje się dzięki zastosowaniu filtrów z odpowiednim rodzajem wkładu filtracyjnego i jego dokładności filtracji. Usunięcie wody wymaga zastosowania osuszacza lub w prostych instalacjach pneumatycznych separatora cyklonowego. Należy podkreślić, że producenci urządzeń pneumatycznych (oraz narzędzi pneumatycznych) podają wymaganą klasę czystości stosowanego powietrza. Użytkownik elementów pneumatyki i narzędzi jest zobowiązany do zastosowania powietrza spełniającego wymogi danej klasy, opisanej w wymienionej normie.

Oprócz oczyszczania sprężonego powietrza należy także dostosować ciśnienie w instalacji pneumatycznej (zwykle jest ono wyższe od wymaganego) co również realizowane jest przez blok przygotowania powietrza (konkretnie przez reduktor ciśnienia)

Do czego służy zespół przygotowania powietrza?

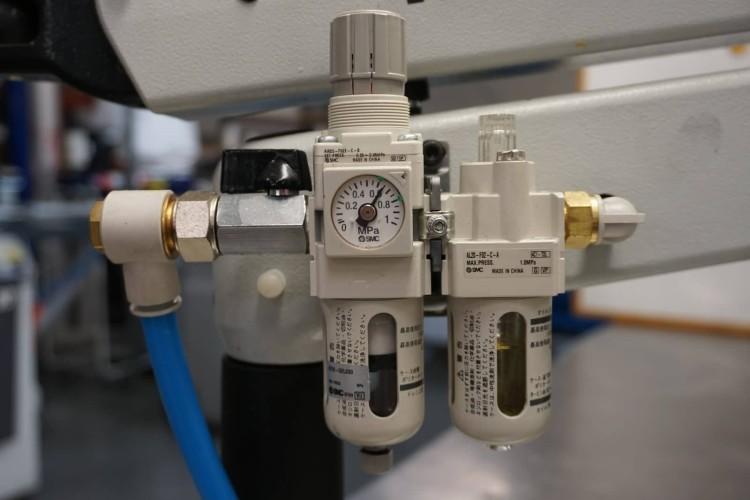

Zespół przygotowania powietrza składa się zwykle z filtra, reduktora i smarownicy i jest montowany za sprężarką (przemysłowe zespoły przygotowania powietrza) lub bezpośrednio przed odbiornikami. Zespoły przygotowania powietrza występują jako kombinacje:

W prostych instalacjach pneumatyki wystarczają zwykle zespoły 2-elementowe (złożone z filtro-reduktora i smarownicy). Dla zaawansowanych układów stosuje się tzw. stacje przygotowania powietrza rozbudowane o elementy dodatkowe.

Jak działają podstawowe elementy zespołu przygotowania powietrza?

Zadaniem filtra jest zatrzymanie cząstek stałych, czyli innymi słowy - oczyszczenie powietrza. O rodzaju filtra i wartości zastosowanej filtracji decyduje klasa czystości powietrza którą chcemy uzyskać zapotrzebowanie danej instalacji. W przypadku najbardziej restrykcyjnych wymogów, na przykład w branży medycznej, stosuje się filtry dokładne i bardzo dokładne lub filtry węglowe.

Ponadto filtr w pewnym stopniu usuwa również wodę w postaci płynnej. Pozbawienie sprężonego powietrza wilgoci jest możliwe tylko przez zastosowanie osuszacza.

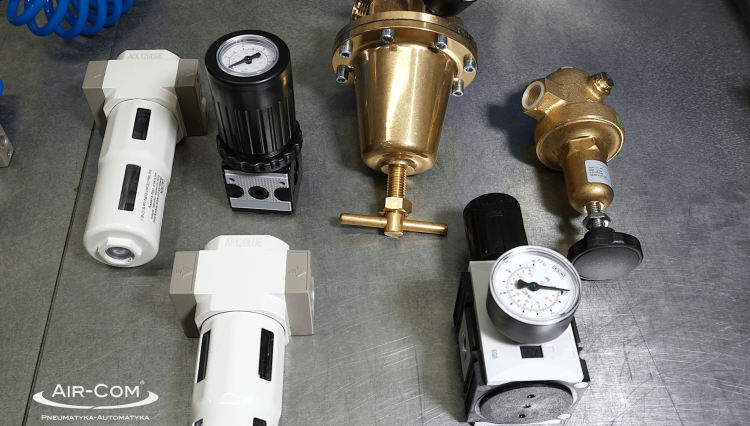

Reduktor ciśnienia, stosuje się do ustawienia w instalacji pneumatycznej odpowiedniego dla pracy urządzeń ciśnienia sprężonego powietrza.

Smarownica sprężonego powietrza wytwarza mgłę olejową stosowaną do smarowania np. uszczelnień w siłownikach pneumatycznych i rozdzielaczach, co zwiększa ich trwałość.

Elementy dodatkowe zwiększają funkcjonalność zespołów przygotowania powietrza i pozwalają na tworzenie profesjonalnych stacji przygotowania powietrza.

Gdzie znaleźć jakościowy zespół przygotowania powietrza? Polecamy reduktory ciśnienia w sklepie Air-Com.pl . Firma oferuje również filtry, osuszacze i smarownice. Air-Com to od lat jeden z liderów w branży. Produkty oferowane przez ten sklep są znane z wysokiej trwałości i niezawodności.
